多場景實戰！剩余電流動作繼電器在工業、民用與路燈系統中的安全防護方案

一.背景

隨著電氣現代化進程不斷加快，人們的生活與生產方式已深度融入各類電氣設備 —— 從家庭中的冰箱、空調、智能家居，到工業建筑里的生產機械、控制系統，電氣設備早已成為日常運轉的 “核心支撐”。而設備能否安全穩定運行、人員操作是否具備可靠保障，直接關系到家庭生活的安心與工業生產的順暢，因此，電氣監測不能僅停留在常規電壓、電流等基礎電參量層面，對漏電流的精準監測與防控，更成為保障用電安全的關鍵一環。

所謂漏電流，是電路中的典型異常電流：當電流從電源輸出后，未沿預設路徑流經負載或指定元件，反而 “偏離軌道” 流向地線或其他非目標回路，便形成了漏電流。這種異常電流若未被及時發現和處理，輕則導致設備故障停機，重則引發觸電事故、電氣火災，對人體安全和財產安全造成極大威脅?？梢姡龊寐╇娏鞯谋O(jiān)測與風險控制，既是守護用電安全的 “必要防線”，也是保障電氣設備可靠運行、維護生產生活穩定的重要前提。

二. 漏電產生原因及控制方法

2.1 絕緣材料老化或破損

絕緣材料經過一段時間后，由于長期受到電場的壓力、電流和溫度等因素的作用，就會發生老化或破損，從而縮短器件的使用壽命。

2.2 用電誤操作

在使用電器的過程中，因誤操作可能導致漏電流。例如插座插頭不良接觸、接線方式錯誤等。在使用電器的時候接地不良，也會導致漏電流、感應流等現象。

2.3 線路設計問題

電器線路的設計也會導致漏電流的形成。例如，線路內部出現開路、短路和漏電問題，就會讓電壓流向地面或其他非預定的路徑，使漏電流產生。

2.4 器件加工制造不良

在電子器件的制造過程中，如果出現掛錫、焊接不良、銀漿打印不全等問題，也會導致電路中的電流局部流動不能正常，形成漏電流。

控制方法有：

A：正確使用接地線：

在使用電器時，應盡量地使用帶有接地線的電器，將電器機殼等各點接地，避免產生電荷堆積和意外漏電等情況。

B：設備維護：

電子器件在使用一定時間后，應及時對設備進行檢查和維護，發現破損或老化等情況及時修復或更換，避免影響電子器件的正常工作。

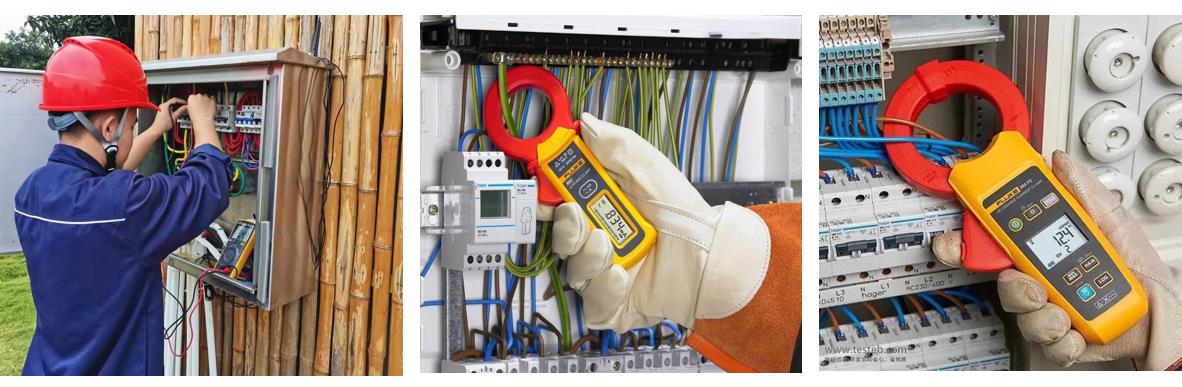

三. 漏電流監測方法及零序電流監測方法

3.1 漏電流（剩余電流）

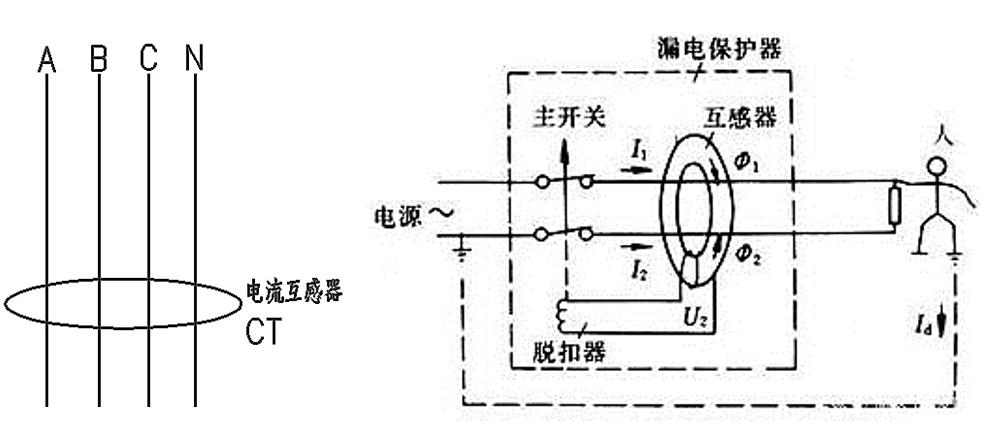

具體做法是在被測的三相線路上與N線上各裝一個CT，或讓三相導線與N線一起穿過一個剩余電流CT，得到三相導線與中性線N的電流矢量和IA*+IB*+IC*+IN*，當沒有發生單相接地故障時，無論三相負荷平衡與否，則此矢量和為零；當發生某一相接地故障時，故障電流中會通過保護PE及與地相關連的金屬構件回到電源，即IA*+IB*+IC*+IN*，此時數值為接地故障電流Id。

3.2 零序電流

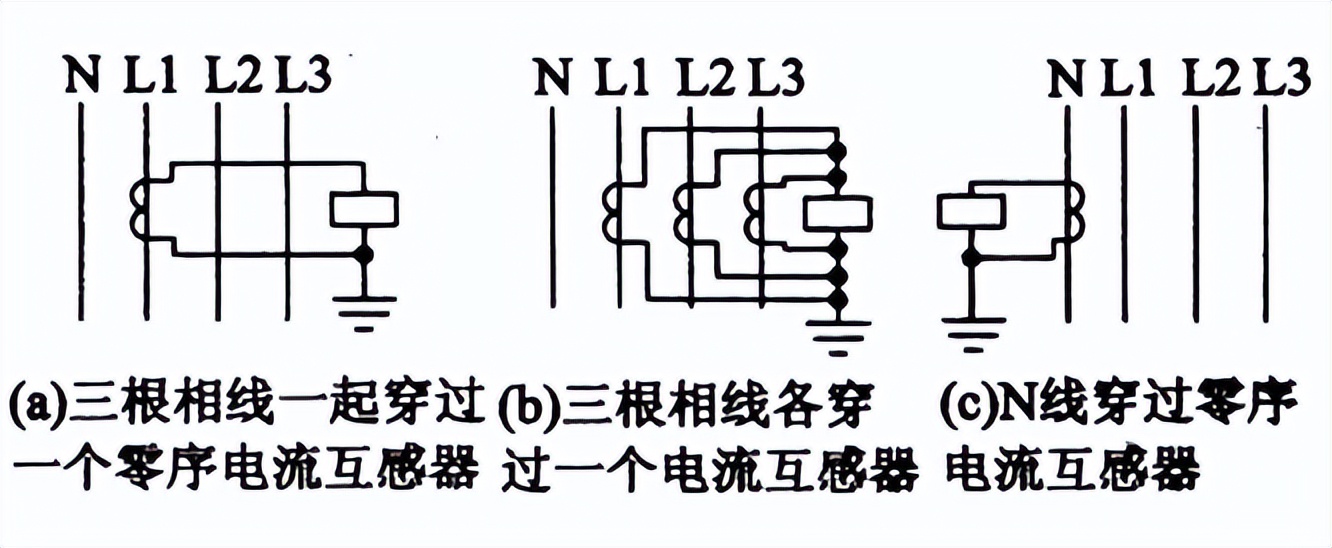

在三相線路中各裝一個電流互感器（CT），或讓三相線路一起穿過一個零序CT，也可在中性線N上安裝一個零序CT，利用這些CT來檢測三相電流的矢量和，即零序電流Io*，IA*+IB*+IC*=Io*，當線路上所接的三相負荷平衡時（無接地故障，且不考慮線路、電器設備的泄漏電流），Io*=0；當線路上所接的三相負荷不平衡，則零序電流為不平衡電流。

四. 剩余電流動作繼電器的作用

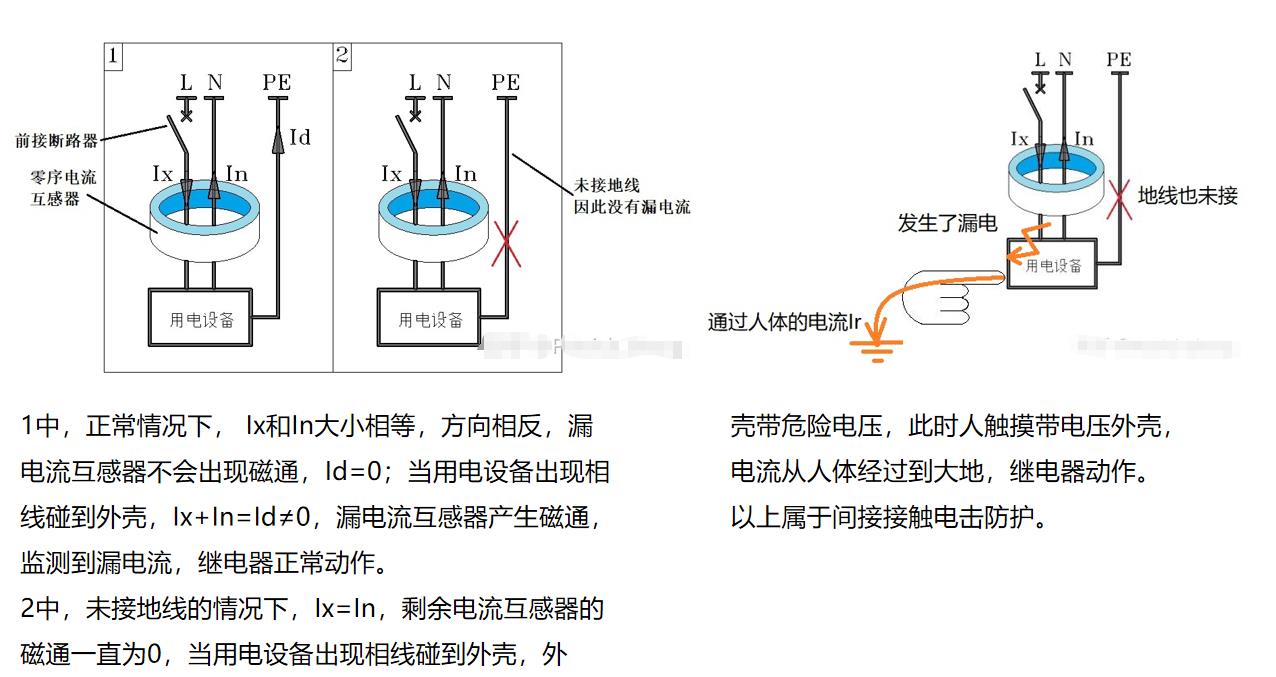

4.1、對直接接觸電擊事故的防護

對直接接觸電擊事故的防護中，剩余電流繼電器（RCD）只作為直接接觸電擊事故基本防護措施的補充保護措施（不包括對相與相、相與N線間形成的直接接觸電擊事故的保護）。

用于直接接觸電擊事故防護時，應選用無延時的RCD，額定動作電流不超過30mA。

4.2、對間接接觸電擊事故的防護

間接接觸電擊事故防護的主要措施是采用自動切斷電源的保護方式，以防止由于電氣設備絕緣損壞發生接地故障時，電氣設備的外露可接近導體持續帶有危險電壓而產生有害影響或者電氣設備損壞事故，當電路發生絕緣損壞造成接地故障，接地故障電流值小于過電流保護裝置的動作電流值時，應安裝RCD。

總結：能夠大大減少用電事故，保障人民的生命及財產安全。

五. 安科瑞剩余電流動作繼電器產品

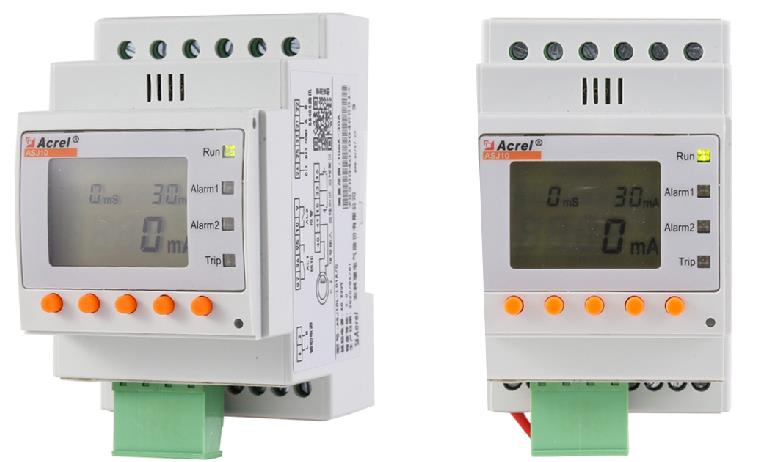

分別有：導軌剩余電流動作繼電器，液晶剩余電流動作繼電器，面板剩余電流動作繼電器以及剩余電流監測儀。

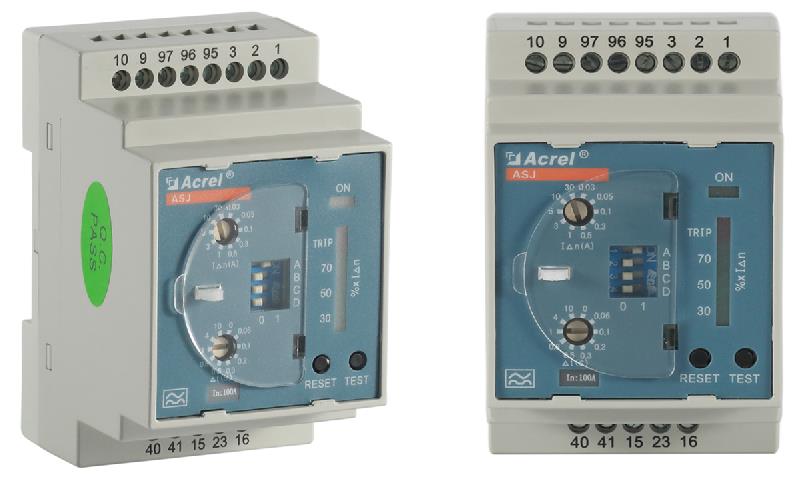

導軌剩余電流動作繼電器

液晶剩余電流動作繼電器

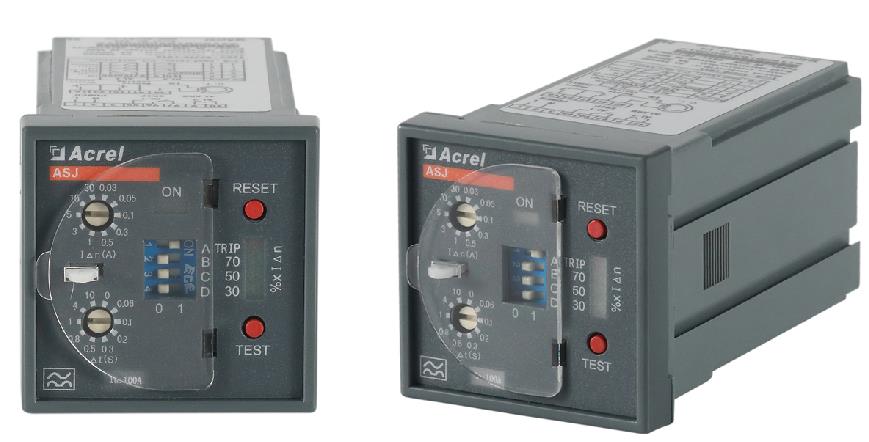

面板剩余電流動作繼電器

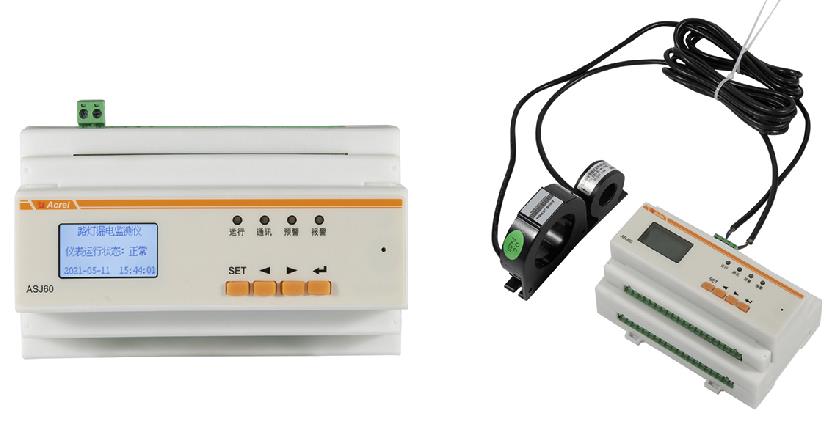

剩余電流監測儀

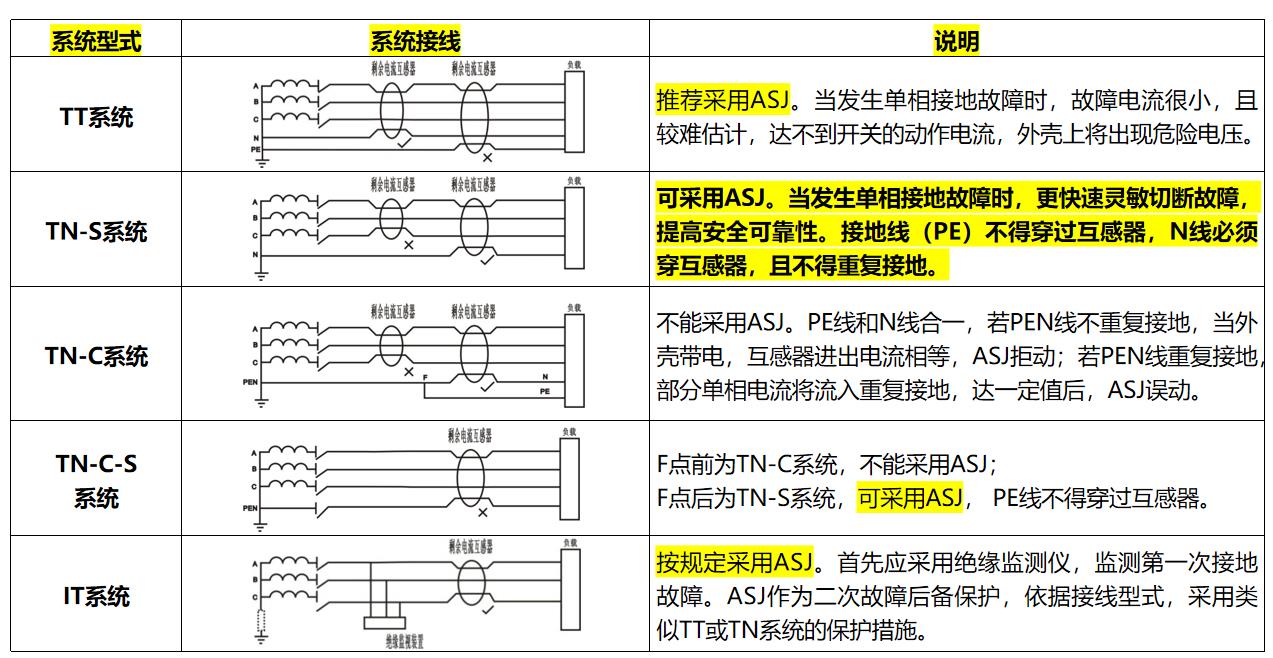

5.1 ASJ剩余電流動作繼電器在不同配電系統

5.2  ASJ剩余電流動作繼電器應用的場所及位置

A、末端保護

下列設備和場所應安裝末端保護剩余電流繼電器：

1）術語I類的移動式電氣設備及手持式電動工具；

2）工業生產用的電氣設備；

3）施工工地的電氣機械設備；

4）安裝在戶外的電氣設備；

5）臨時用電的電氣設備；

6）機關、學校、賓館、飯店、企事業單位和住宅等除壁掛式空調電源插座外的其他電源插座或插座回路；

7）游泳池、噴水池、浴室、浴池的電氣設備；

8）安裝在水中的供電線路和設備；

9）醫院中可能直接接觸人體的醫用電氣設備；

10）農業生產用的電氣設備；

11）水產品加工用電；

12）其他需要安裝RCD的場所。

B、線路保護

低壓配電線路根據具體情況采用二級或者三級保護時，在電源端、負荷群首端或線路末端（農業生產設備的電源配電箱）安裝RCD。

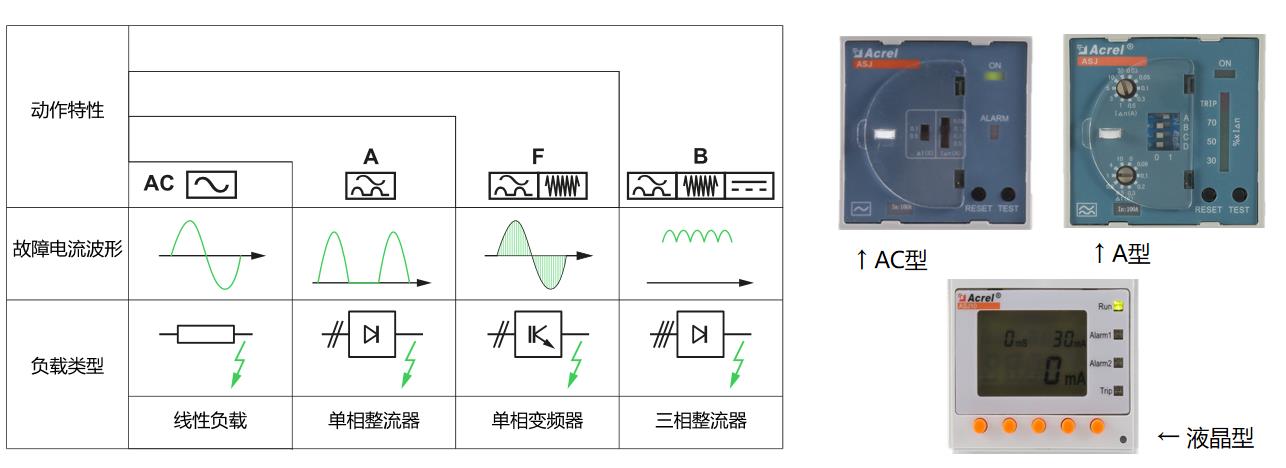

5.3  ASJ剩余電流動作特性說明

說明：

AC型: 對突然施加或緩慢上升的剩余正弦交流電流能確保脫扣的RCD（正弦交流）

A型：對突然施加的或緩慢上升的剩余正弦交流電流和6mA剩余脈動直流電流能確保脫扣的RCD（正弦交流&脈沖直流）

F型剩余電流繼電器：同A型，單相回路復合剩余電流，10mA以下剩余脈動直流電流

B型剩余電流繼電器：同F(xiàn)型，1kHz正弦，平滑直流疊加剩余交流電流、剩余脈動直流，單相多相剩余脈動整流直流電.

5.4  ASJ剩余電流動作繼電器典型設計

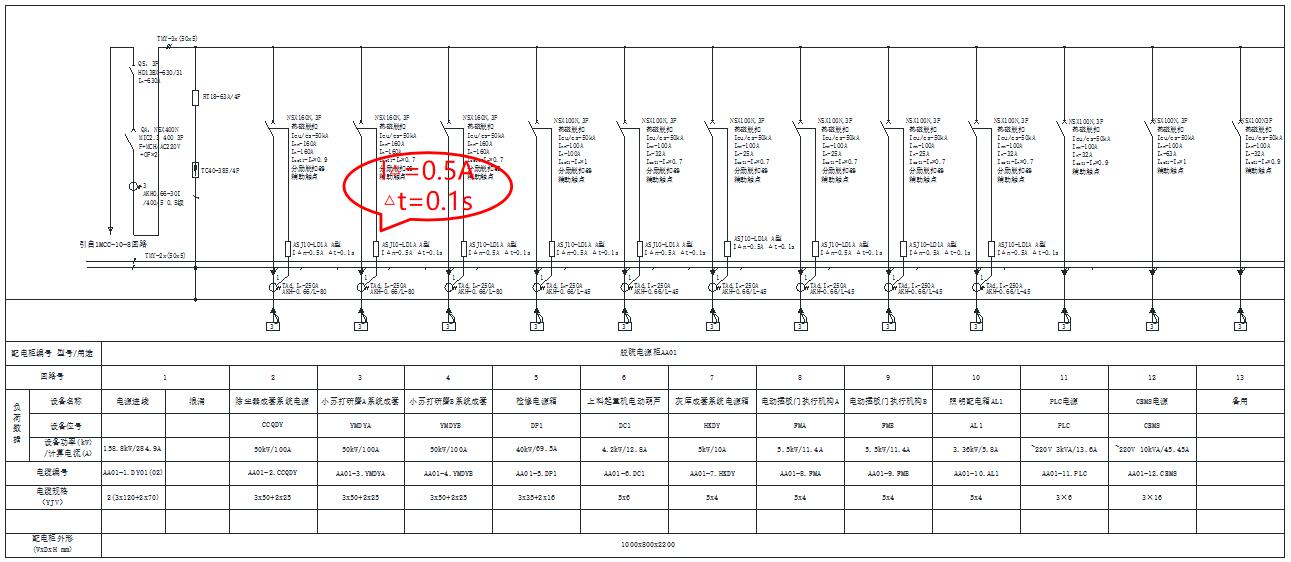

脫硫電源柜中饋線柜設計ASJ10-LD1A剩余電流動作繼電器，當回路中剩余超過設定值時，該回路跳閘。

洗煤廠低壓配電柜饋電回路裝設漏電繼電器，安裝在抽屜面板上，漏電繼電器報警后信號進入智能干選PLC。

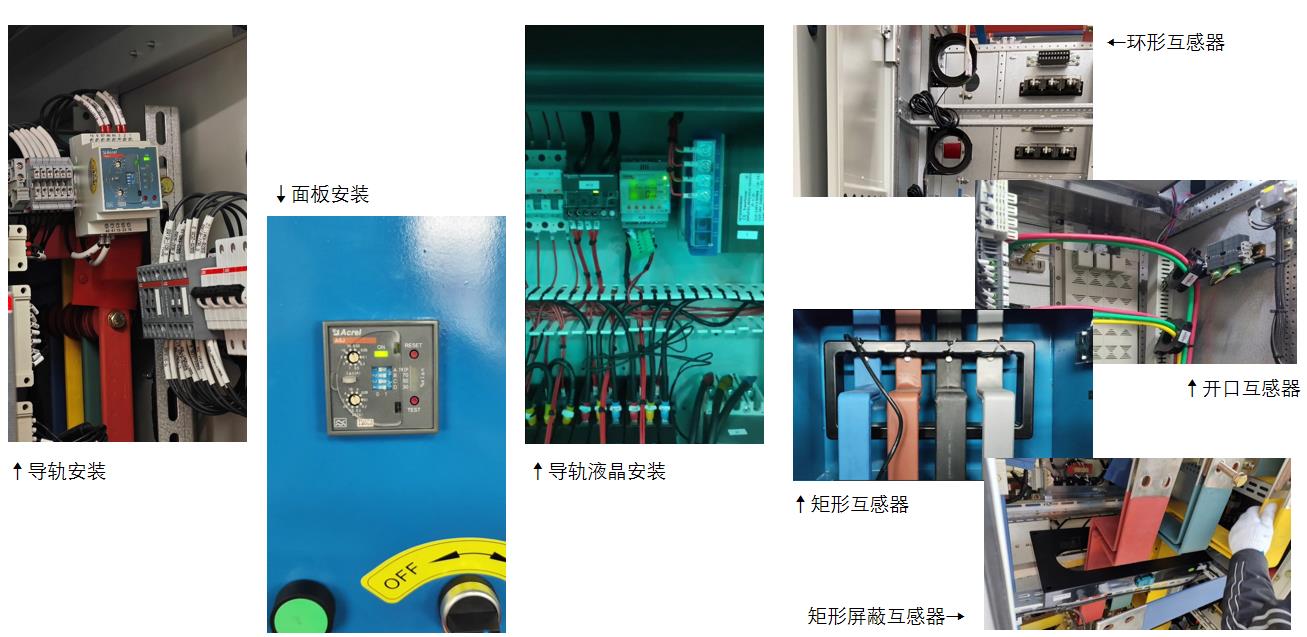

5.5 ASJ產品安裝實例

5.6 ASJ產品典型案例

5.7   ASJ60-LD16A剩余電流監測儀

適用于交流額定電壓為400V及以下的配電線路中使用，用于監測線路中的剩余電流，作為剩余電流式火災監控裝置?？膳c低壓斷路器和低壓交流接觸器組成組合式剩余電流保護裝置，用來對電氣線路進行接地故障保護，防止接地故障電流引起的設備損壞和電氣火災事故，或用來對人身觸電危險提供間接接觸保護。

該產品可應用于石油化工、工業廠房、大型公建、幼兒園、敬老院等場所的配電箱內，也可應用于路燈、庭院燈、景觀燈的配電箱內，進行漏電或接地故障監測。

5.8  路燈安全用電管理云平臺

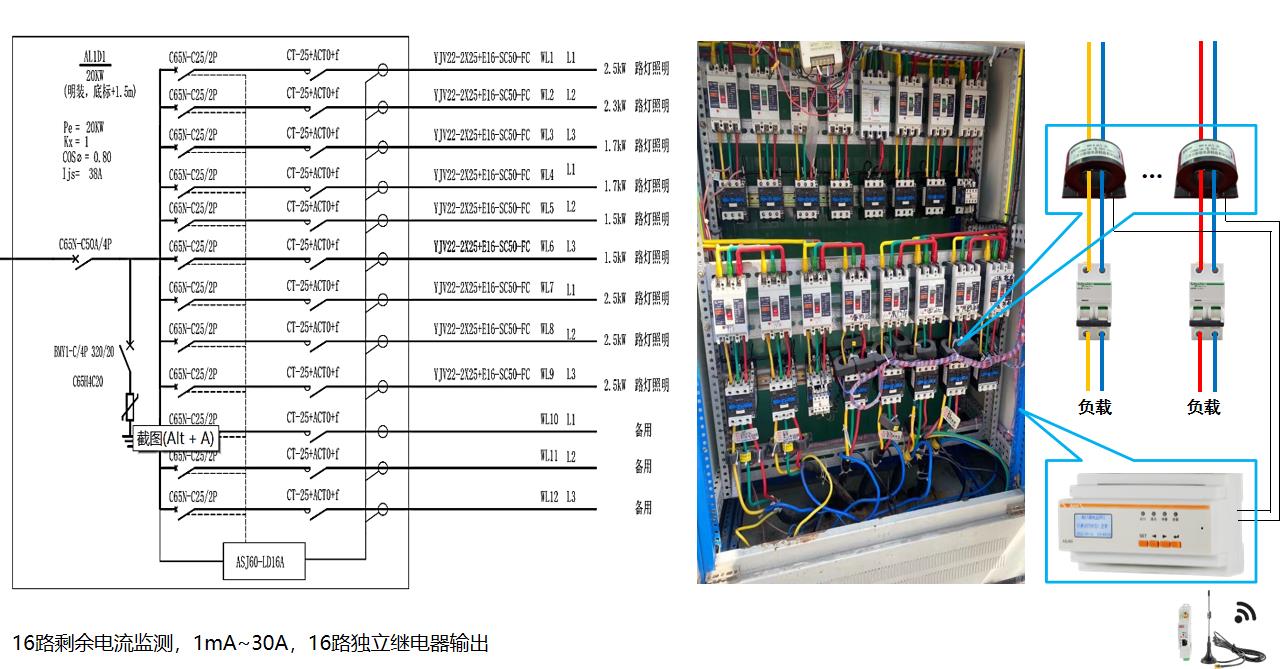

路燈處安裝單路剩余電流監控產品，監測路燈供電回路剩余電流，當路燈電源出現漏電問題，及時報警，提示工作人員進行排查，同時產品可以進行離線絕緣監測，排查路燈絕緣是否出現問題。路燈控制箱處安裝多路剩余電流監控產品，監測整體供電回路剩余電流，當回路發生異常，產品發出報警信號，并可以根據實際情況是否斷開。所有監控設備可以通過通訊遠程將數據發送到監控平臺，平臺對整個區域所有的路燈進行監控，當路燈發生故障，及時報警并提示工作人員排查。

智慧路燈控制管理云平臺界面

六. 總結

漏電流是引發電氣火災和人身觸電事故的主要隱患，其產生原因包括絕緣老化、誤操作、線路設計缺陷及制造不良等。為保障用電安全，必須對漏電流進行精準監測與有效防控。安科瑞ASJ系列剩余電流動作繼電器通過實時監測線路中的漏電信號，能夠在故障發生時快速報警或切斷電源，提供從末端保護到線路防護的多級安全保障。該系列產品廣泛應用于工業、民用、基礎設施等領域，顯著提升了電氣系統的安全性與可靠性，為預防電氣事故、保護生命財產安全提供了關鍵的技術支撐。
